[Unreal] 블루프린트

1. 블루프린트와 C++

언리얼 엔진에서 게임 기능을 만드는 방법은 블루프린트와 C++이 있다.

• 블루프린트는 눈에 보이는 노드와 노드를 보며 눈에 보이는 흐름을 만들어내는 비주얼 스크립트이다.
• C++은 프로그래머가 직접 타이핑으로 코드를 작성해서 프로그래밍을 하는 방법이다.

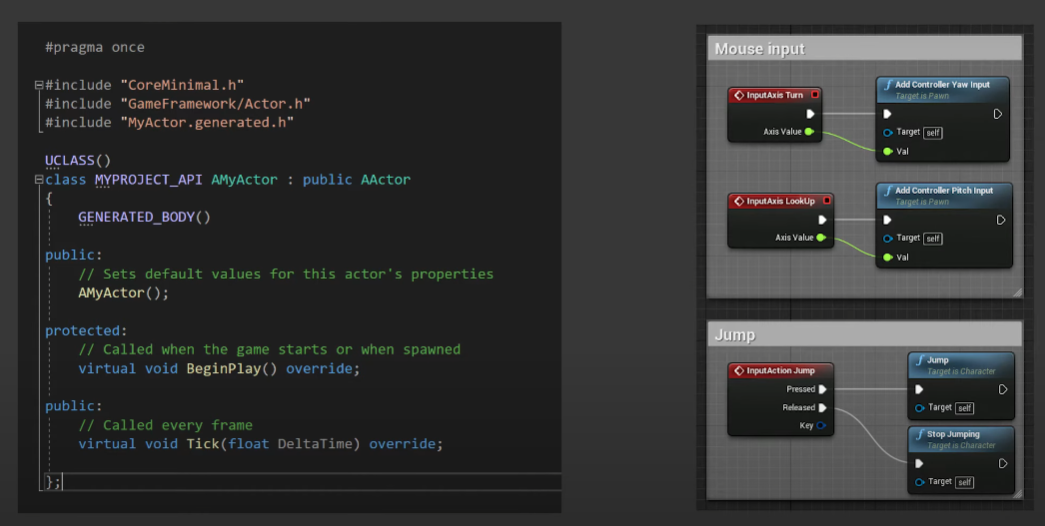

C++ 클래스와 블루프린트 클래스



블루프린트를 단독으로 사용하여 게임을 만드는 것도 가능하지만, 프로그래머가 C++로 베이스가 되는 게임 기능을 만들고, 디자이너가 블루프린트를 사용하여 게임의 재미를 위한 기능들을 제작하는 방법으로 함께 사용할 때 시너지를 낸다.



2. 블루프린트

블루프린트는 비주얼 프로그래밍 언어이다. 비주얼 프로그래밍은 시각적으로 블록을 쌓으며 프로그램을 만들 수 있게 해주는 프로그래밍 언어이다.

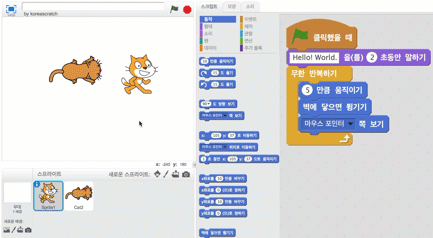

대표적인 비쥬얼 프로그래밍 언어 : 스크래치



3. 종류

• 레벨 블루프린트: 레벨에 하나씩 할당되어 있는 블루프린트로 레벨에 설치된 각종 액터와 상호 작용을 통해 게임을 진행해 간다. 레벨의 메인 프로그램에 해당하며 다른 레벨의 내용은 참조할 수 없다.
• 클래스 블루프린트: 액터에 하나씩 할당되어 있는 블루프린트이다.
• 게임 모드 블루프린트: 맵의 규칙, 플레이어 캐릭터, 플레이어 컨트롤, 카메라 등을 설정하기 위해 사용한다. 게임 모드 블루프린트를 만들지 않으면 언리얼의 GameMode 블루프린트가 사용된다.
• 블루프린트 인터페이스: 다른 블루프린트와 데이터를 공유하고 이벤트를 발생하기 위해 작성한 블루프린트로 함수 이름만 모아둔 것이다.
• 블루프린트 함수 라이브러리: 공유 함수 목록에 함수를 만들어 모든 블루프린트에서 공유해서 사용할 수 있다.
• 블루프린트 매크로 라이브러리: 블루프린트 함수 라이브러리와 비슷하지만 생성한 계열 블루프린트에서만 사용할 수 있다.
• 위젯 블루프린트: 게임의 UI를 만들기 위한 블루프린트이다.



4. 사용

1) 작성 규칙

블루프린트는 순서도처럼 노드를 연결해서 프로그램의 논리를 표현한다. 따라서 전체적인 흐름이 이해하기 쉬운 장점이 있지만, 논리가 복잡해지면 아주 커다란 그래프를 만들어야 하므로 오히려 이해하기 어려운 프로그램이 될 수 있다.

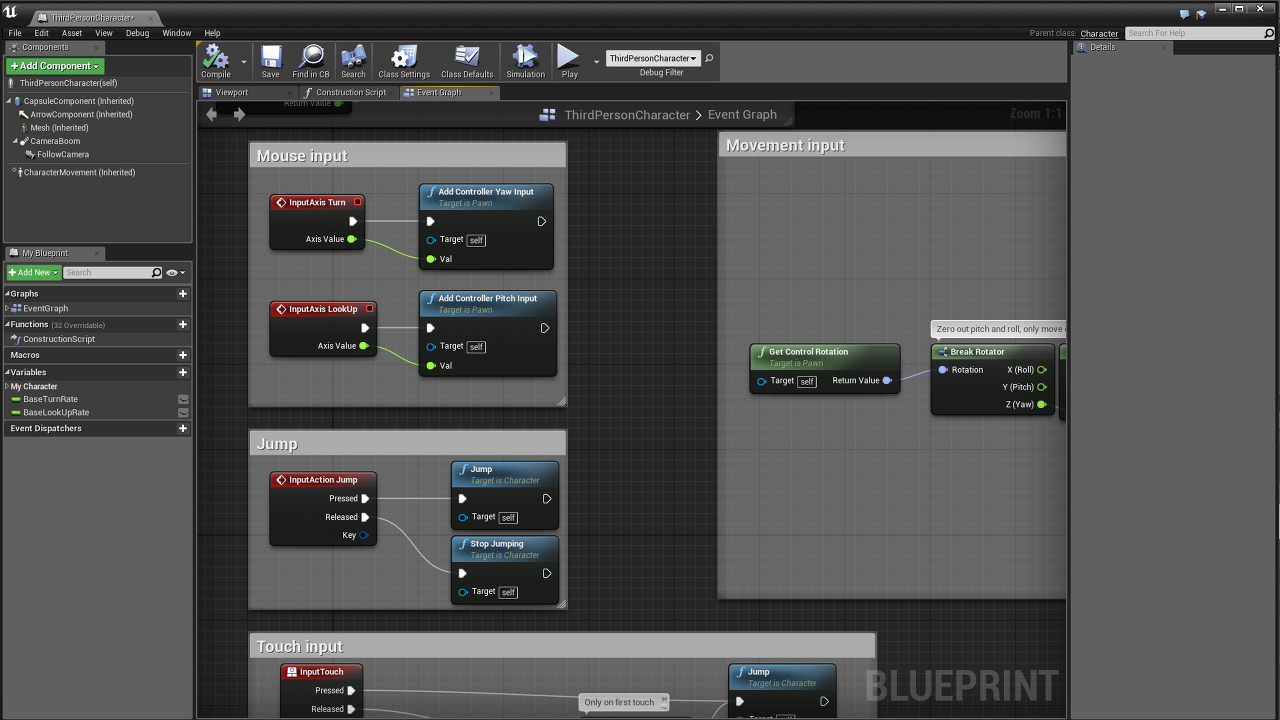

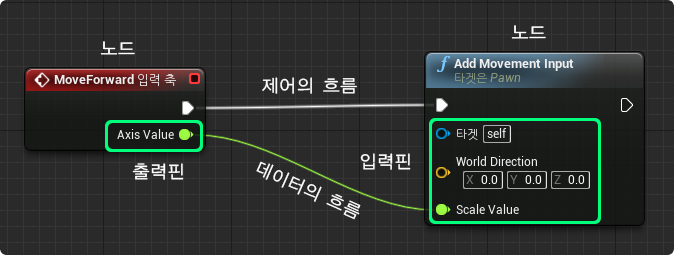

블루프린트

• 기본 단위는 노드이다.
• 노드와 노드 사이는 제어(명령)와 데이터가 전송되며 제어와 데이터의 흐름은 선으로 연결된다.
• 제어와 데이터는 왼쪽에서 오른쪽으로 진행되며 입력핀은 왼쪽에 출력핀은 오른쪽에 있다.
• 제어의 핀은 ▶이며 흐름선은 흰색으로 표시된다.
• 데이터의 핀은 ●이며 흐름선은 자료의 형에 정의된 색으로 표시된다.



2) 노드 종류

1) 이벤트(Event)

이벤트는 특정한 사건이 발생했음을 알리는 신호로 빨간색으로 표시된다.

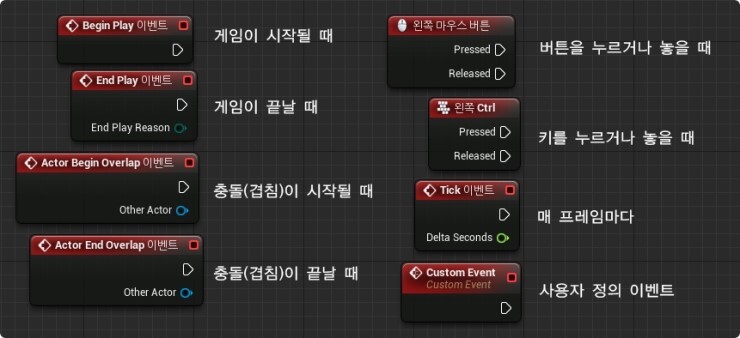

이벤트 노드



2) 변수(Variable)

사용자가 임의로 만들어 사용하며 특정한 값을 저장한다.

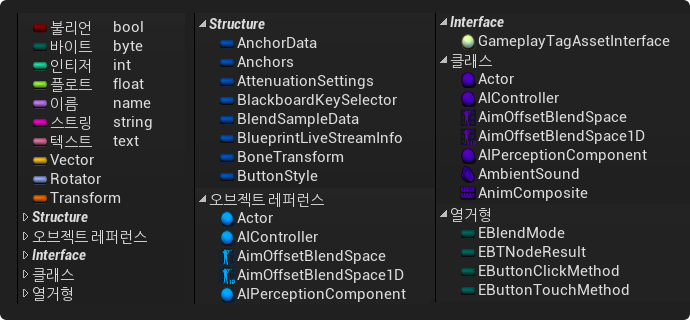

변수



자료의 형을 강제로 바꾸는 노드도 존재한다.

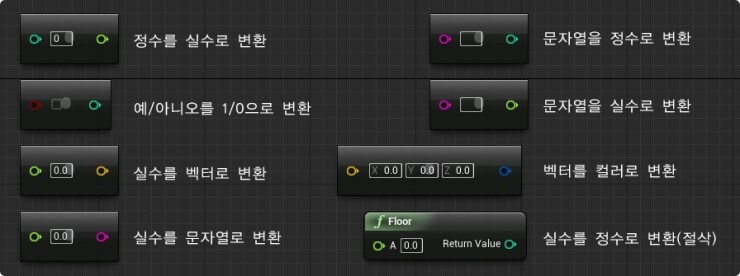

형변환 노드



3) 연산자

사칙 연산이나 값을 비교하기 위한 노드로 피연산자를 받는 입력핀과 결과를 반환하는 출력핀으로 구성되어 있다.

연산



4) 함수(Function)

데이터를 입력받아 정해진 절차를 수행한 후 결과를 반환하는 노드로 매우 다양한 내장 함수가 있으며 커스텀 함수 또한 만들 수 있다.

함수



5) 제어 노드

제어의 흐름을 바꾸는 노드이다.

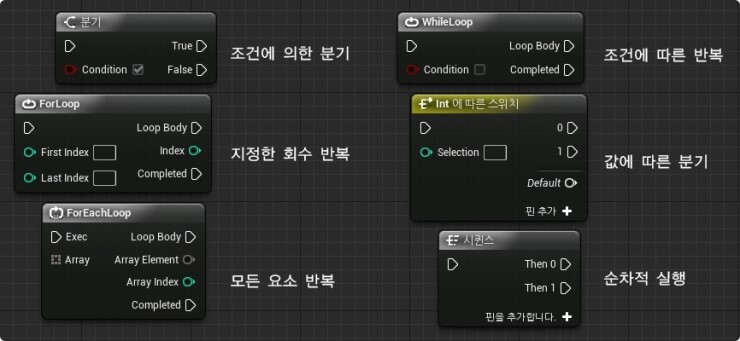

제어 노드



6) 시간 노드

시간의 흐름에 따라 특정한 처리를 하기 위한 노드이다.

시간 노드

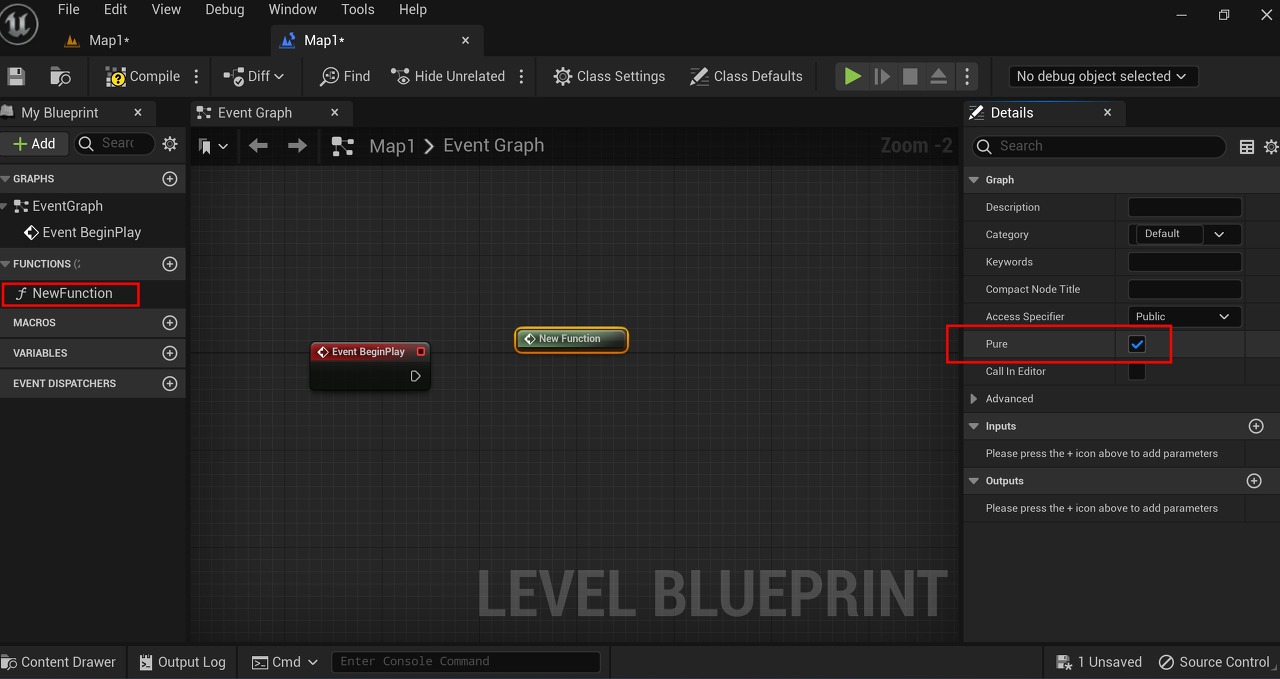

7) 순수 노드

• 노드의 실행 핀의 여부와 상관없이 순서를 제대로 제어하고 사용하기 위한 방법이다.
• 일반적으로 값을 구해오거나 데이터 값을 출력하기만 하는 작업에 사용된다.
• 실행핀이 없다.

순수 노드



5. 활용

1) 레벨 블루프린트를 이용한 액터 이동

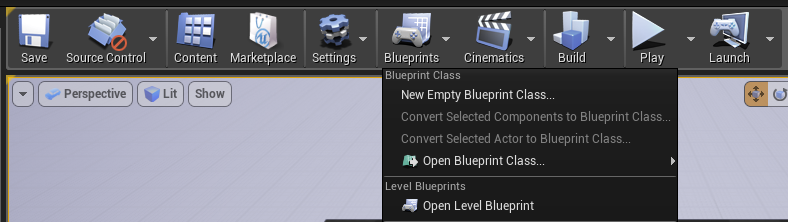

레벨 블루프린트의 수정이 필요하므로 툴바의 블루프린트를 통해 레벨 블루프린트를 연다.



레벨 블루프린트



블루프린트 스크립트는 그래프 위에 명령을 나타내는 노드라는 상자를 배치하며 만들어 나간다. 노드와 노드는 와이어로 연결(링크)해서 플로 차트를 만들 수 있다. 모든 플로 차트에는 시작 점이 존재하는데, 해당 블루프린트에서는 Event BeginPlay 이벤트 노드가 시작 점이다.

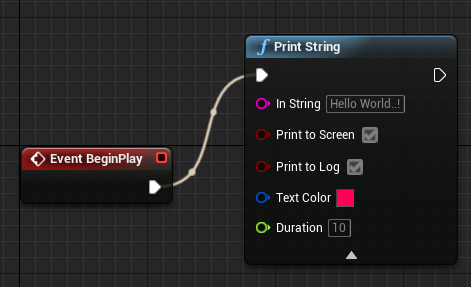

Event BeginPlay

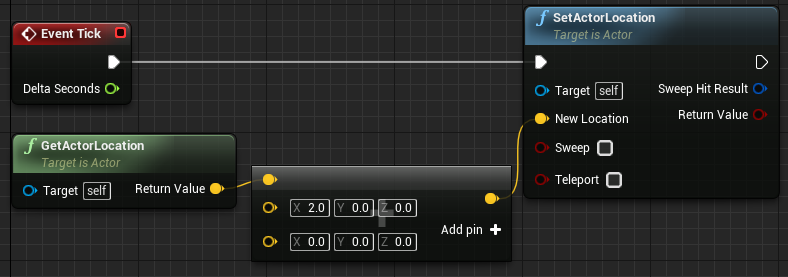

다음으로 액터를 움직여보자. Event Tick 이벤트 노드를 통해 액터를 조금씩 이동시킬 수 있다. Tick 이벤트는 게임 엔진이 다음 그래픽 프레임으로 넘어가면서 화면을 새로 그리는 시점 직전에 발생하는 이벤트이다. 그리고 맵에 배치된 액터를 레벨 블루프린트의 스크립트에서 사용하려면, 액터를 그래프 위에 올려 레퍼런스 노드를 설치해야 한다.

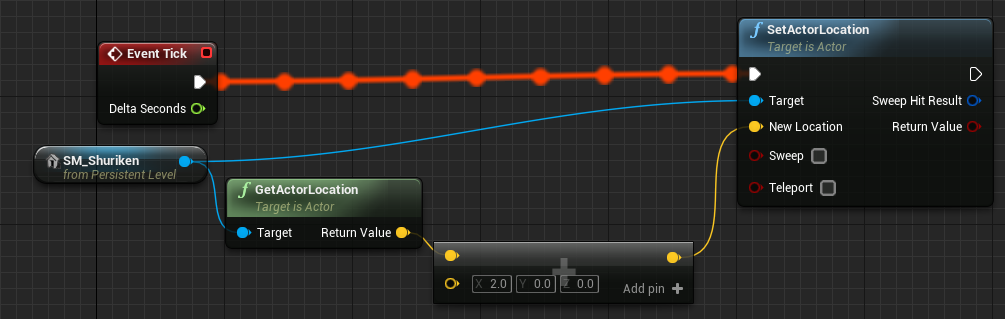

Event Tick



이제 해당 맵을 실행 하면 액터가 움직이는 것을 확인할 수 있다. 하지만 다른 맵에서는 해당 액터가 움직이지 않을 것이다. 당연히 레벨 블루프린트를 작성하지 않았기 때문이다. 즉, 레벨 블루프린트는 맵에서 벌어지는 일을 만들기에 적합하다. 반대로 맵에 여러 개를 배치하는 물체와 게임 전체에서 공통적으로 사용하는 메커니즘을 만들 때는 적합하지 않다.



맵과 함께 저장되는 블루프린트로 맵에 배치한 액터를 직접 사용해서 맵 고유의 시나리오 또는 장치를 표현할 수 있다. 다만 하나의 맵에 종속되므로 다른 맵에서 재사용할 수 없다.



2) 클래스 블루프린트를 이용한 액터 이동

레벨 블루프린트와 다르게 액터를 통해 블루프린트를 연다.



클래스 블루프린트 생성



레벨 블루프린트와 동일하게 Event Tick 이벤트 노드를 사용하는 것은 동일하지만, 레퍼런스 노드는 필요하지 않다. 해당 블루프린트가 자기 자신이므로 어디에서라도 접근할 수 있기 때문이다.



Event Tick
