[Unreal][C++] 캐릭터 카메라 개선

1. 카메라가 캐릭터 몸을 뚫는 현상

캐릭터가 오브젝트에 가까이 가게 되면, 카메라와 오브젝트가 가까워져 캐릭터 몸을 뚫는 현상이다.

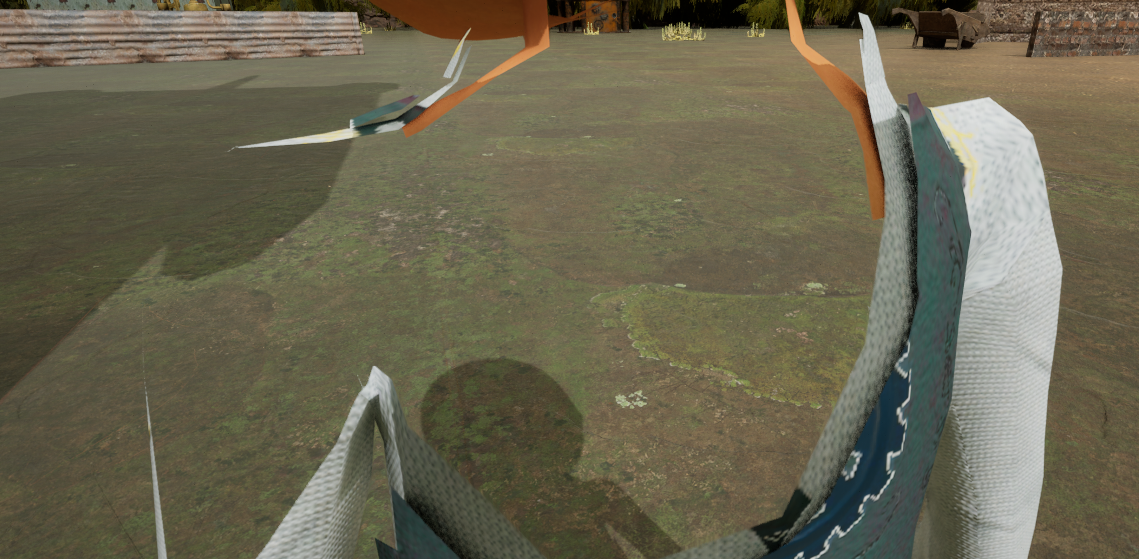

캐릭터 몸을 뚫는 현상



Collision Presets 내 Camera 설정을 Block으로 변경하면 된다.

Default로 Block 설정되어 있지만 혹시나 다른 값으로 수정했을 경우 변경이 필요하다.



Collision Presets



이렇게 변경하더라도 매우 가깝게 카메라가 이동하면 여전히 몸을 뚫고 있다.

이럴 땐 프로젝트 세팅에서 Near Clip Plane 값을 변경한 후 프로젝트를 다시 시작하면 된다.

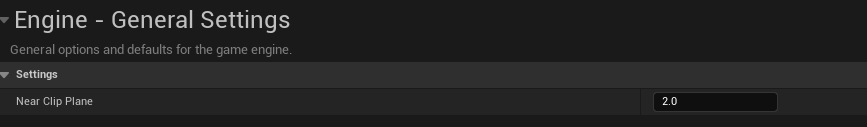

Near Clip Plane

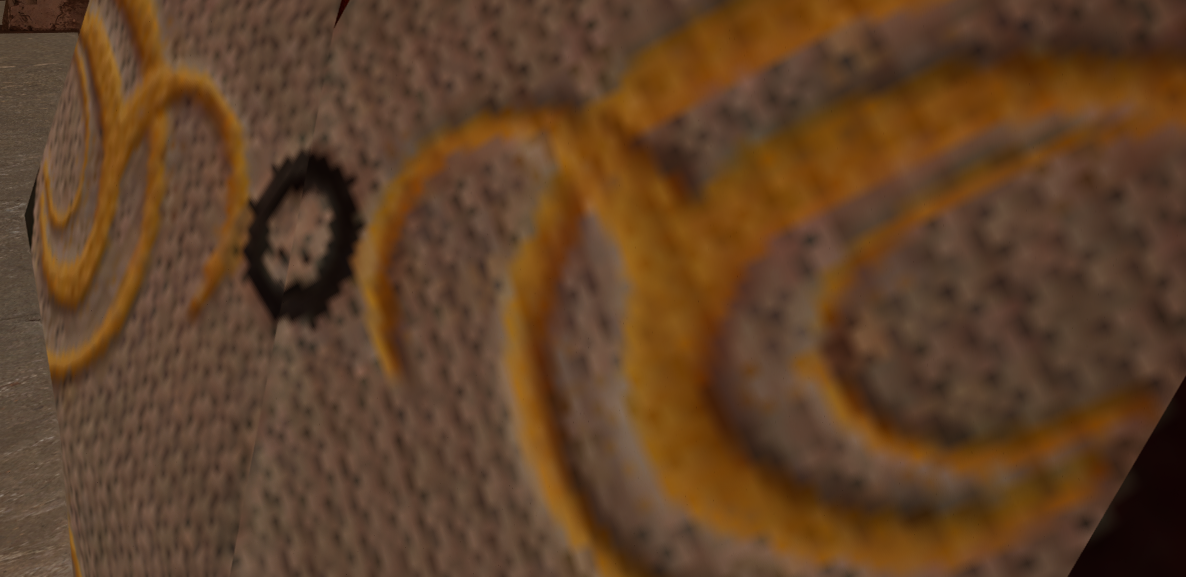

이렇게 가깝게 카메라가 붙어도 몸을 뚫지 않는다.



(부담;;)



2. 카메라 충돌

카메라와 오브젝트가 가까워지면 순간적으로 카메라가 이동되는데, 움직임이 딱딱해서 어색해 보인다.

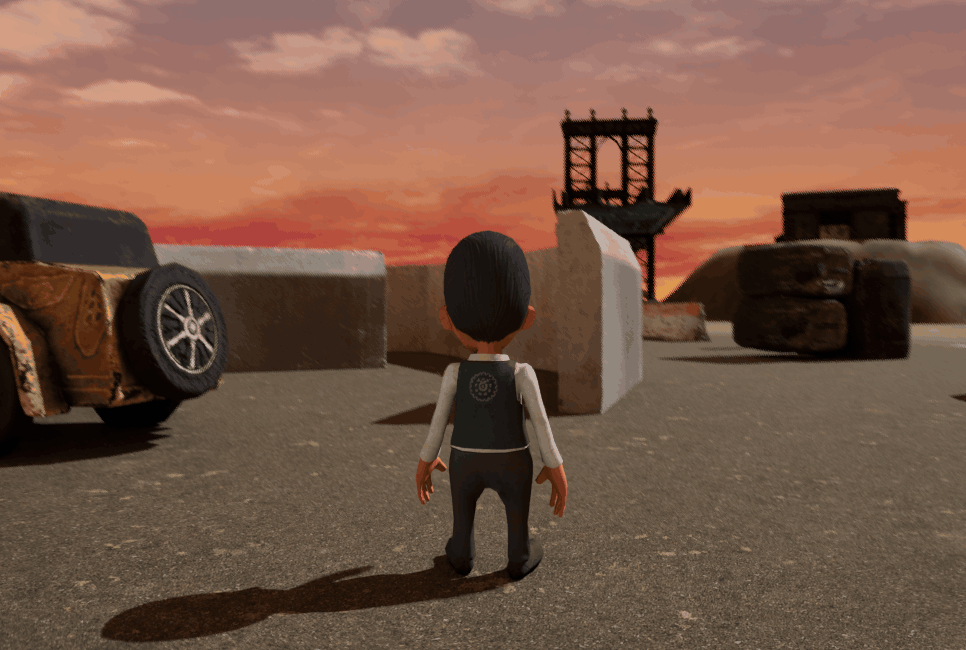

Do Collision Test 사용



그래서 카메라 Collision을 직접 구현해 볼 것이다. 먼저 캐릭터 카메라의 Do Collision Test를 fasle로 변경한다.

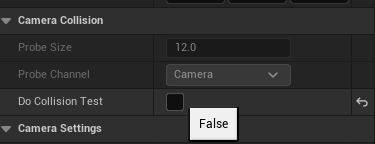

Do Collision Test



1) 블루프린트 구현

Event Tick 노드에서 다음과 같이 구현한다.

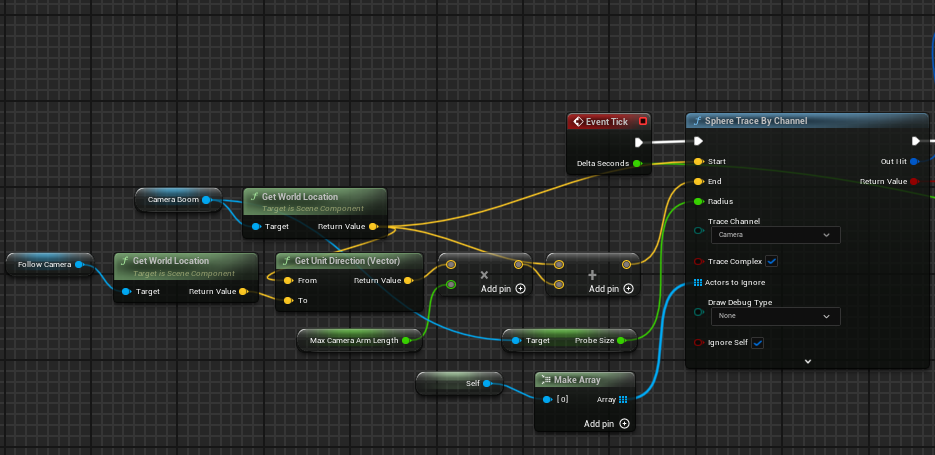

Sphere Trace By Channel



Sphere Trace By Channel 노드는 흔히 말하는 Raycast와 동일한 기능이다. Start와 End 사이에 선을 그어 충돌 등을 판단할 때 사용한다. 보통 Line Trace를 사용하지만 Sphere Trace인 이유는 플레이어를 감지하기 위한 시야 원뿔을 만들어야 할 때, 웅크린 플레이어와 같이 모든 상황을 판단하기엔 어려움이 있기 때문이다.

• Start: SpringArmCamera의 월드 위치
• End: SpringArmCamera의 월드 위치 +  SpringArmCamera와 FollowCamera 사이의 방향 벡터 * 기본 SpringArmCamera 길이

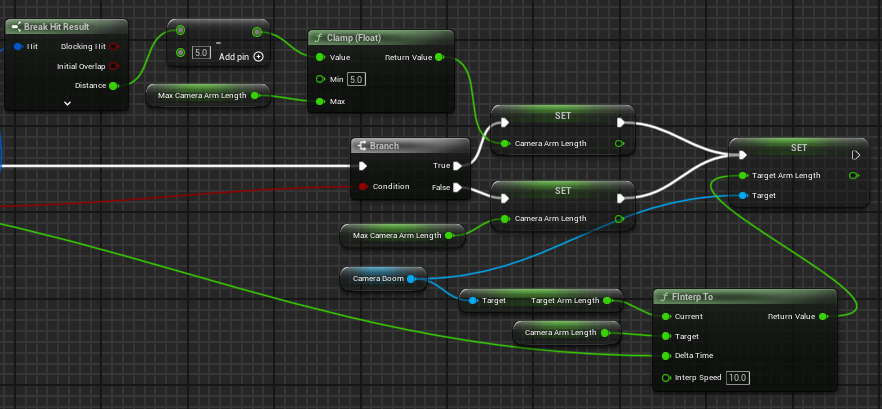

FInterp To



Trace를 통해 Hit된 오브젝트를 찾았다면, 이동해야 할 SpringArmCamera 길이를 구한다.

• True: Hit된 오브젝트를 찾았다
  • Clamp(Break Hit Result의 Distance -5, 5, 기본 길이)
    • Break Hit Result의 Distance: Hit된 오브젝트와의 거리
    • -5: Hit된 오브젝트로 이동시키면 오브젝트가 뚫려 보일 수 있어 살짝 앞으로 이동
    • Clamp: 최소 5부터 최대 기본 길이까지 가능
• False: Hit된 오브젝트가 없다.
  • 기본 SpringArmCamera 길이



그리고 구한 SpringArmCamera 길이를 부드럽게 이동시키면 된다.

• FInterp To: Current부터 Target까지 보간 값을 Return 하는 노드



2) C++ 구현

float MaxCameraArmLength = 150;
float CameraArmLength = MaxCameraArmLength;

FVector Start = CameraBoom->GetComponentLocation();
FVector End = UKismetMathLibrary::GetDirectionUnitVector(Start, FollowCamera->GetComponentLocation()) * MaxCameraArmLength + Start;
TArray<AActor*> ToIgnore;
FHitResult OutCameraHit;
bool IsCameraHit = UKismetSystemLibrary::SphereTraceSingle(
	GetWorld(), Start, End,
	CameraBoom->ProbeSize,
	ETraceTypeQuery::TraceTypeQuery1, true,
	ToIgnore,
	EDrawDebugTrace::None, OutCameraHit, true);

if (IsCameraHit)
{
	CameraArmLength = UKismetMathLibrary::Clamp(OutCameraHit.Distance - CameraBoom->ProbeSize, 30, MaxCameraArmLength);
}

CameraBoom->TargetArmLength = UKismetMathLibrary::FInterpTo(CameraBoom->TargetArmLength, CameraArmLength, DeltaTime, 10);



충돌해도 부드럽게 움직이고 있다!

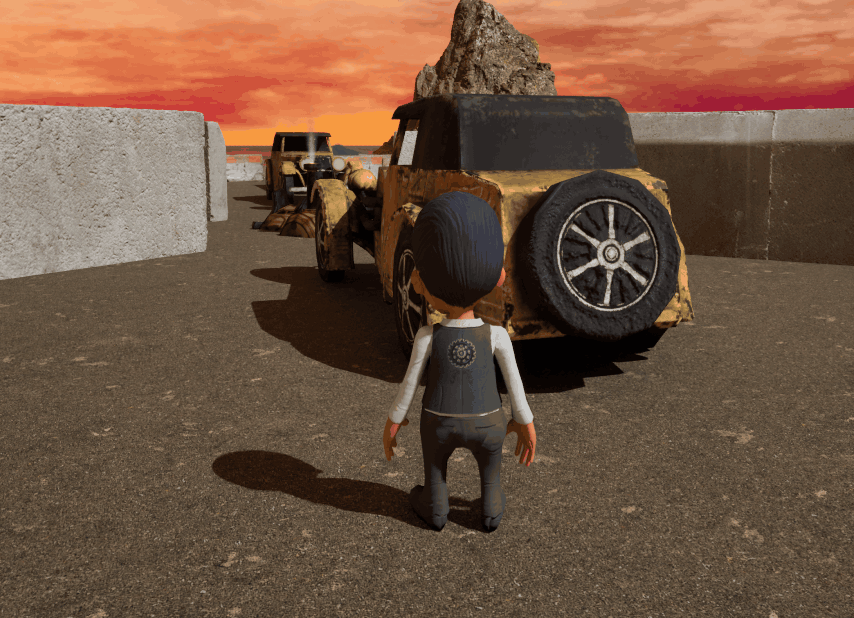

카메라 충돌
