컴포지트 패턴(Composite Pattern)

컴포지트 패턴(Composite Pattern)

컴포지트

OOP에서 컴포지트는 하나 이상의 유사한 객체로 구성된 집합 객체로 모두 유사한 기능을 나타낸다. 이를 통해 객체 그룹을 조작하는 것처럼 단일 객체를 조작할 수 있다.



컴포지트 패턴

컴포지트 패턴은 복합 객체나 단일 객체를 동일하게 취급하는 것을 목적으로 한다. 트리 구조로 작성하여 전체-부분(whole-part) 관계를 표현한다.

Composite Pattern



1. 구현

사용자는 Leaf와 Composite 클래스를 직접 참조하지 않고, 공통 인터페이스 Component를 참조한다.

1) Component

• 모든 Component들을 위한 추상화된 개념이다.
• Leaf와 Composite 클래스의 인터페이스이다.

interface Graphic {
    public void print();
}



2) Leaf

• Component 인터페이스를 구현한다.
• 구체 클래스를 나타낸다.

class Ellipse implements Graphic {
    public void print() {
        System.out.println("Ellipse");
    }
}



3) Composite

• Component 인터페이스를 구현한다.
• 구현되는 자식들을 가지고 이러한 자식들을 관리하기 위한 메서드(add, remove 등)를 구현한다.
• 일반적으로 인터페이스에 작성된 메서드는 자식에게 위임하는 처리를 한다.

class CompositeGraphic implements Graphic {
    // Collection of child graphics.
    private List<Graphic> childGraphics = new ArrayList<Graphic>();

    public void print() {
        for (Graphic graphic : childGraphics) {
            graphic.print();
        }
    }

    public void add(Graphic graphic) {
        childGraphics.add(graphic);
    }

    public void remove(Graphic graphic) {
        childGraphics.remove(graphic);
    }
}



4) Client

트리 구조가 만들어지면서 print()와 같이 단일 객체와 복합 객체가 같은 방법으로 처리되는 형태가 만들어진다.

public class Program {

    public static void main(String[] args) {
        //Initialize four ellipses
        Ellipse ellipse1 = new Ellipse();
        Ellipse ellipse2 = new Ellipse();
        Ellipse ellipse3 = new Ellipse();
        Ellipse ellipse4 = new Ellipse();

        //Initialize three composite graphics
        CompositeGraphic graphic = new CompositeGraphic();
        CompositeGraphic graphic1 = new CompositeGraphic();
        CompositeGraphic graphic2 = new CompositeGraphic();

        //Composes the graphics
        graphic1.add(ellipse1); // children - leaf
        graphic1.add(ellipse2); // children - leaf
        graphic1.add(ellipse3); // children - leaf

        graphic2.add(ellipse4); // children - leaf

        graphic.add(graphic1); // children - composite
        graphic.add(graphic2); // children - composite

        //Prints the complete graphic (Four times the string "Ellipse").
        graphic.print();
    }
}



2. 사용

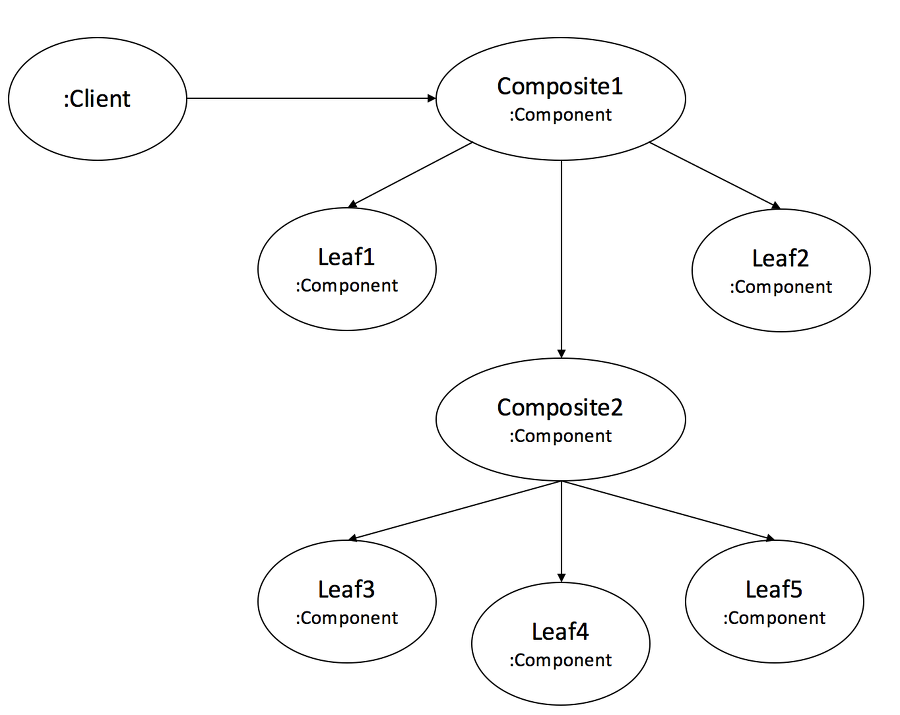

Client에서 트리 구조에서의 top-level에 존재하는 Composite1에 요청을 보낸다. 그러면 Component 인터페이스를 구현한 객체들은 트리 구조를 토대로 위에서 아래 방향으로 모든 자식 요소에게 전달하게 된다. 이것은 실제로 런타임에서 일어나는 행위라고 보면 된다.



객체 다이어그램
